精密联轴器
宾力（BINLIDRIVE）精密联轴器海外独家代理——膜片、梅花、十字滑块和平行线联轴器，零背隙、高刚性，孔径范围 Φ3~Φ78 mm。广泛应用于数控机床、机器人、半导体及自动化设备。
每一只联轴器背后的四大支撑。
高强度铝合金主体 + 304 不锈钢膜片，兼顾强度、韧性与耐腐蚀。
CNC 一次装夹加工，尺寸精度高、螺纹清晰、装配顺畅、连接稳固。

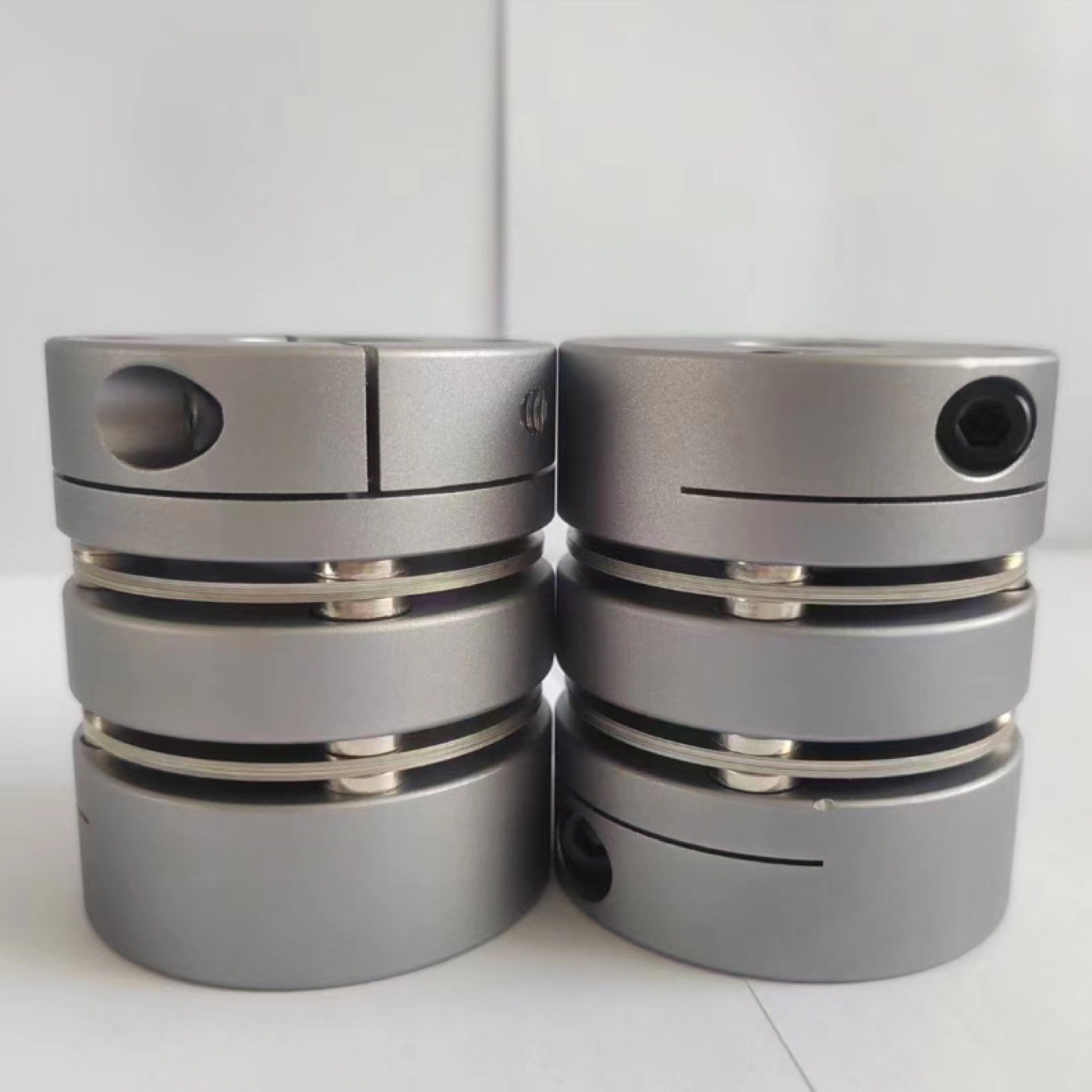

膜片弹性变形 + 弹性体过盈设计，实现真正的零背隙、高刚性传动。
5 大系列、30+ 型号，覆盖 Φ3~126 mm，一站式满足各类传动需求，1 件起订。
膜片 · 梅花 · 十字滑块 · 平行线 · 编码器 —— 30+ 型号
| 型号 | 孔径 d1,d2 (mm) | ΦD | L | 额定扭矩 (N·m) | 角向 (°) | 平行 (mm) | 最高转速 (rpm) | 扭转刚度 (N·m/rad) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| CS-19+20 | 3–8 | 19 | 20 | 1 | 1 | ≤0.09 | 50,000 | 1,400 | 11 |
| CS-26+26 | 3–12 | 26 | 26 | 1.5 | 1 | ≤0.14 | 10,000 | 3,700 | 28 |
| CS-32+28 | 5–15 | 32 | 28 | 2 | 1 | ≤0.18 | 10,000 | 5,700 | 46 |
| CS-34+32 | 5–16 | 34 | 32 | 3 | 1 | ≤0.18 | 10,000 | 8,100 | 55 |
| CS-39+34.5 | 8–19 | 39 | 34.5 | 6 | 0.1 | ≤0.23 | 10,000 | 18,000 | 81 |
| CS-44+34.5 | 8–24 | 44 | 34.5 | 9 | 0.1 | ≤0.27 | 10,000 | 20,000 | 99 |
| CS-50+41 | 8–24 | 50 | 41 | 18 | 0.1 | ≤0.30 | 10,000 | 32,000 | 135 |
| CS-56+45 | 10–32 | 56 | 45 | 25 | 0.1 | ≤0.36 | 10,000 | 50,000 | 217 |
| CS-64+53 | 12–38 | 64 | 53 | 60 | 0.1 | ≤0.4 | 9,000 | 70,000 | 348 |
| CS-82+68 | 17–42 | 82 | 68 | 80 | 0.1 | ≤0.5 | 8,000 | 140,000 | 689 |
| CS-94+68 | 19–45 | 94 | 68 | 165 | 0.1 | ≤0.7 | 8,000 | 120,000 | 960 |
| CS-104+70 | 20–48 | 104 | 70 | 235 | 0.1 | ≤0.8 | 8,000 | 120,000 | 1,200 |
| CS-126+78 | 20–55 | 126 | 78 | 350 | 0.1 | ≤0.9 | 7,500 | 135,000 | 1,560 |
型号规则：CS-d1+d2 —— d1 = 输入端孔径 (mm)，d2 = 输出端孔径 (mm)。支持键槽与非标孔径定制。
| 型号 | 孔径 d1,d2 (mm) | ΦD | L | 额定扭矩 (N·m) | 角向 (°) | 平行 (mm) | 最高转速 (rpm) | 扭转刚度 (N·m/rad) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| CD-19+27 | 3–8 | 19 | 27 | 1 | 0.12 | ≤0.18 | 50,000 | 700 | 14.6 |
| CD-26+35 | 5–12 | 26 | 35 | 1.5 | 0.15 | ≤0.18 | 10,000 | 1,850 | 37 |
| CD-28+32.2 | 5–14 | 28 | 32.2 | 1.5 | 0.15 | ≤0.18 | 8,000 | 2,500 | 45 |
| CD-32+41 | 5–14 | 32 | 41 | 2 | 0.17 | ≤0.18 | 10,000 | 2,850 | 67 |
| CD-34+45 | 5–15 | 34 | 45 | 3 | 0.17 | ≤0.18 | 10,000 | 4,050 | 77 |
| CD-39+50 | 8–19 | 39 | 50 | 6 | 0.22 | ≤0.36 | 10,000 | 9,000 | 118 |
| CD-44+50 | 8–24 | 44 | 50 | 9 | 0.22 | ≤0.36 | 10,000 | 10,000 | 144 |
| CD-50+57 | 8–24 | 50 | 57 | 18 | 0.23 | ≤0.54 | 10,000 | 16,000 | 235 |
| CD-56+64 | 10–32 | 56 | 64 | 25 | 0.27 | ≤0.72 | 10,000 | 25,000 | 318 |
| CD-68+75 | 12–38 | 68 | 75 | 60 | 0.31 | ≤0.8 | 9,000 | 35,000 | 492 |
| CD-82+98 | 17–42 | 82 | 98 | 80 | 0.55 | ≤0.8 | 8,000 | 70,000 | 1,013 |
| CD-94+98 | 19–45 | 94 | 98 | 165 | 0.55 | ≤1.3 | 8,000 | 50,000 | 1,502 |
| CD-104+102 | 20–48 | 104 | 102 | 235 | 0.55 | ≤1.3 | 8,000 | 60,000 | 1,650 |
| CD-126+110 | 20–55 | 126 | 110 | 350 | 0.60 | ≤1.3 | 8,000 | 67,500 | 1,980 |

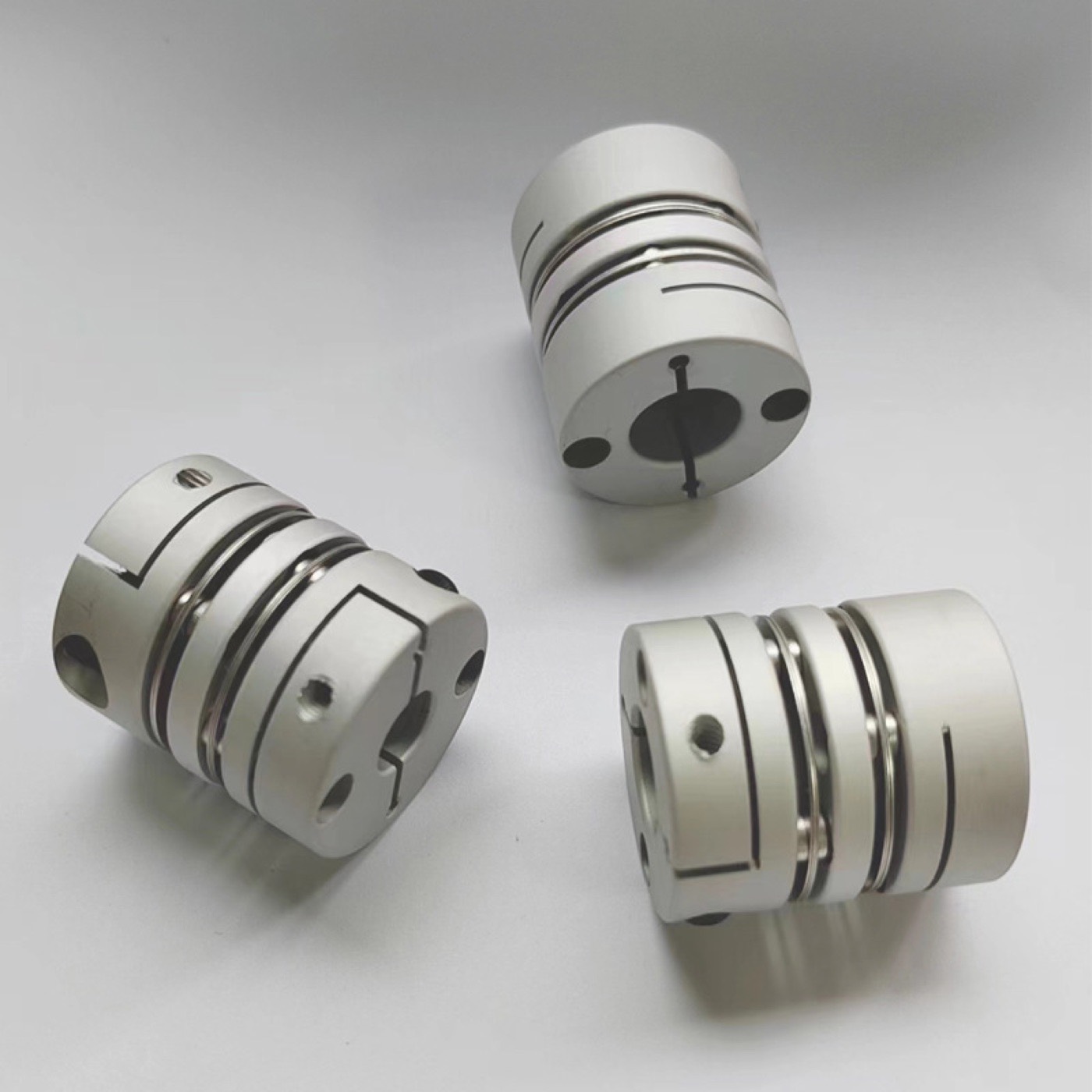

型号规则：CD-d1+d2。当 CS 标准长度不足或需要更高扭矩余量时选 CD。
| 型号 | 孔径 d1,d2 (mm) | ΦD | L | 额定扭矩 (N·m) | 角向 (°) | 平行 (mm) | 最高转速 (rpm) | 扭转刚度 (N·m/rad) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| CFC-14+22 | 3–6.35 | 14 | 22 | 0.2 | 1 | ≤0.6 | 46,000 | 20 | 10 |
| CFC-20+25 | 3–10 | 20 | 25 | 0.2 | 1 | ≤0.6 | 15,000 | 46 | 15 |
| CFC-20+30 | 3–10 | 20 | 30 | 0.2 | 1 | ≤0.6 | 15,000 | 46 | 19 |
| CFC-25+30 | 4–12 | 25 | 30 | 0.6 | 1 | ≤0.6 | 16,000 | 65 | 33 |
| CFC-25+34 | 4–12 | 25 | 34 | 0.6 | 1 | ≤0.6 | 16,000 | 65 | 42 |
| CFC-30+35 | 4–12 | 30 | 35 | 1 | 1 | ≤0.6 | 15,000 | 72 | 50 |
| CFC-40+40 | 5–16 | 40 | 40 | 6.5 | 1 | ≤0.6 | 12,000 | 72 | 60 |
| CFC-40+50 | 5–19 | 40 | 50 | 32 | 0.02 | ≤0.8 | 10,000 | 450 | 127 |
| CFC-40+55 | 6–24 | 40 | 55 | 32 | 0.02 | ≤0.8 | 10,000 | 450 | 154 |
| CFC-55+49 | 10–32 | 55 | 49 | 46 | 0.02 | ≤0.8 | 8,000 | 1,200 | 241 |
| CFC-55+78 | 8–32 | 55 | 78 | 46 | 0.02 | ≤0.8 | 8,000 | 1,200 | 341 |
| CFC-80+114 | 14–40 | 80 | 114 | 109 | 0.02 | ≤1.0 | 6,000 | 2,800 | 433 |
| CFC-95+90 | 15–45 | 95 | 90 | 109 | 0.02 | ≤1.0 | 6,000 | 2,800 | 583 |
| CFC-105+140 | 22–65 | 105 | 140 | 420 | 0.02 | ≤1.0 | 3,800 | 3,400 | 1,650 |
| CFC-120+160 | 22–65 | 120 | 160 | 520 | 0.02 | ≤1.0 | 3,000 | 4,600 | 3,230 |

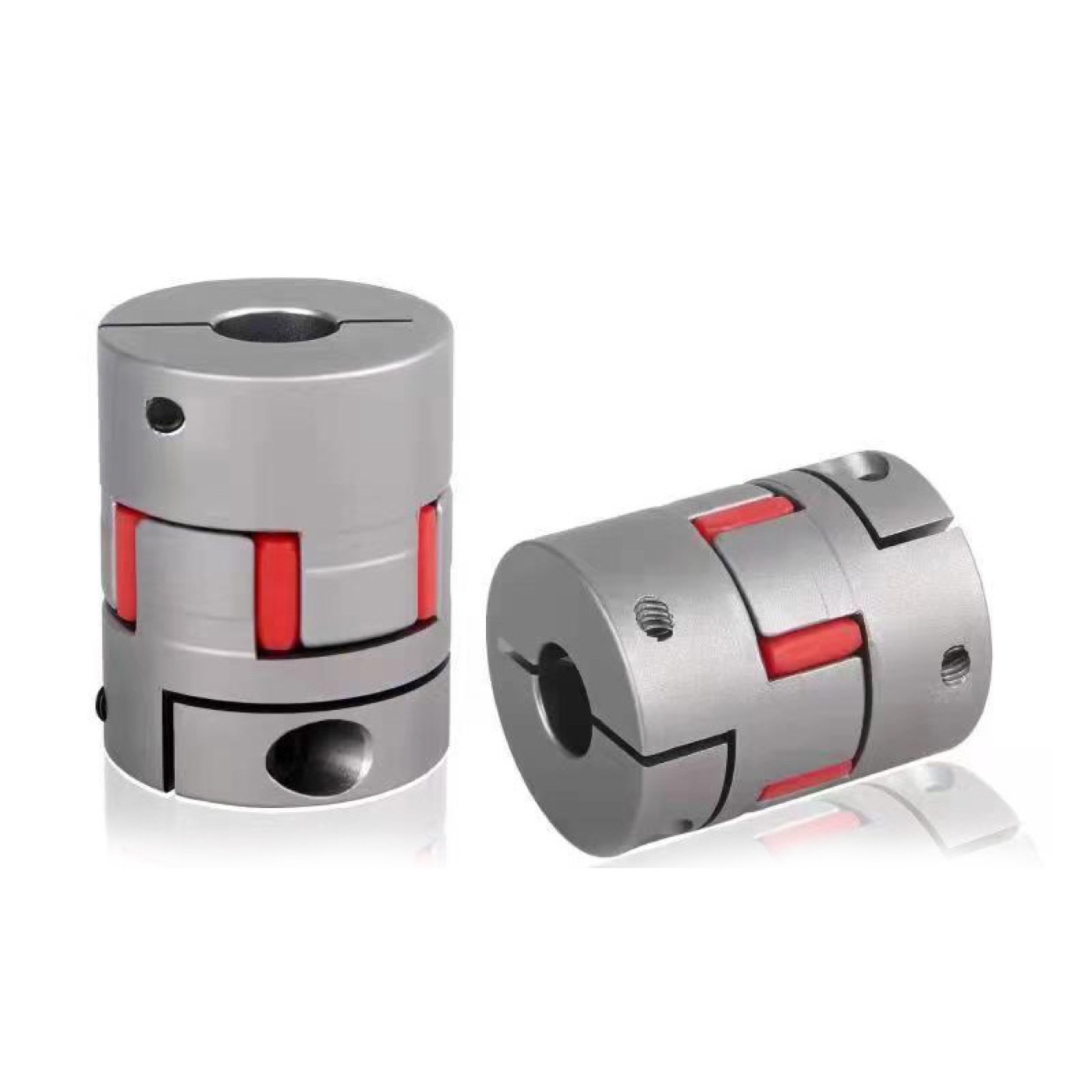

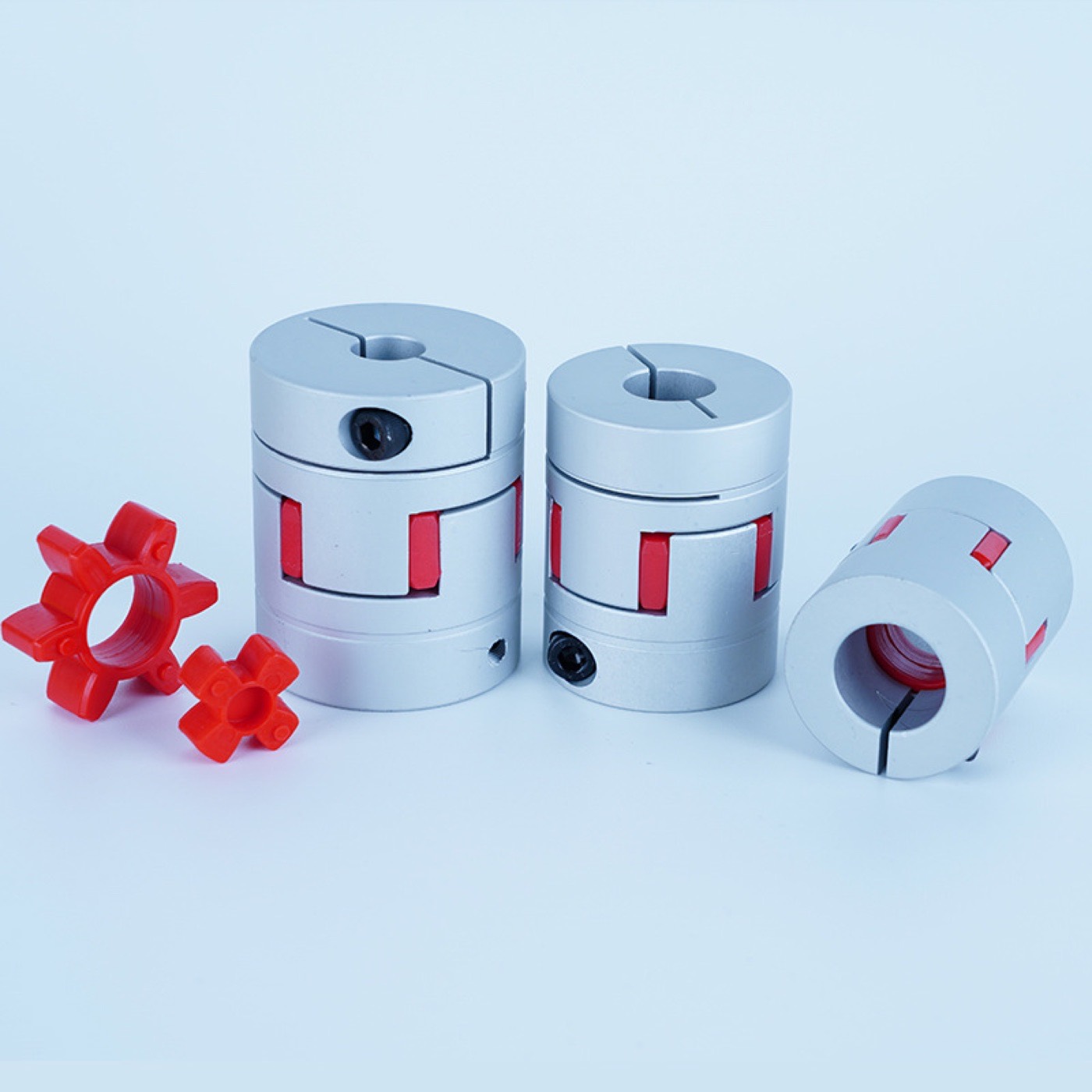

型号规则：CFC-d1+d2。TPU 弹性体可单独更换。
| 型号 | 孔径 d1,d2 (mm) | ΦD | L | 额定扭矩 (N·m) | 角向 (°) | 平行 (mm) | 最高转速 (rpm) | 扭转刚度 (N·m/rad) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| FZG-30+50 | 9.9–14 | 30 | 50 | 14.8 | 0.8 | ≤0.6 | 20,000 | 510 | 115 |
| FZG-35+55 | 9.9–16 | 35 | 55 | 16 | 0.8 | ≤0.6 | 18,000 | 510 | 185 |
| FZG-40+55 | 10–19 | 40 | 55 | 19 | 0.8 | ≤0.8 | 18,000 | 520 | 250 |
| FZG-40+66 | 10–22 | 40 | 66 | 19 | 0.8 | ≤0.8 | 18,000 | 550 | 280 |
| FZG-55+78 | 12–22 | 55 | 78 | 68 | 0.8 | ≤0.8 | 13,000 | 1,510 | 700 |
| FZG-65+90 | 14–28 | 65 | 90 | 190 | 0.8 | ≤0.8 | 10,500 | 2,800 | 1,100 |
| FZG-80+114 | 19–45 | 80 | 114 | 270 | 0.8 | ≤0.8 | 8,600 | 3,600 | 1,850 |
| FZG-95+126 | 20–50 | 95 | 126 | 440 | 0.8 | ≤1.0 | 7,200 | 4,700 | 5,680 |
| FZG-105+140 | 22–50 | 105 | 140 | 720 | 0.8 | ≤1.0 | 5,800 | 5,800 | 7,730 |
| FZG-120+160 | 24–65 | 120 | 160 | 1,040 | 0.8 | ≤1.0 | 7,200 | 7,200 | 9,300 |
型号规则：FZG-d1+d2。304 不锈钢主体，适用于卫生、腐蚀与潮湿环境。

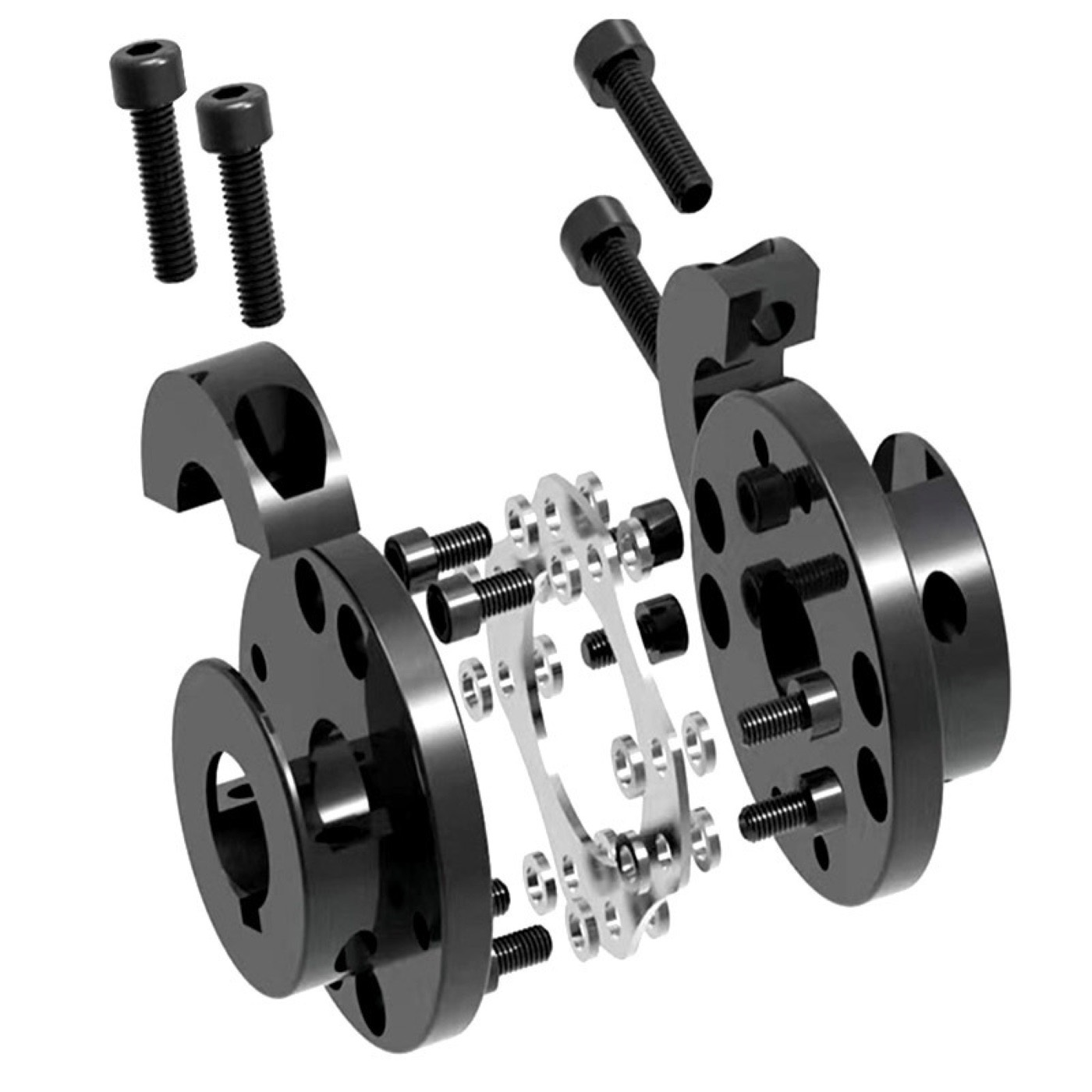

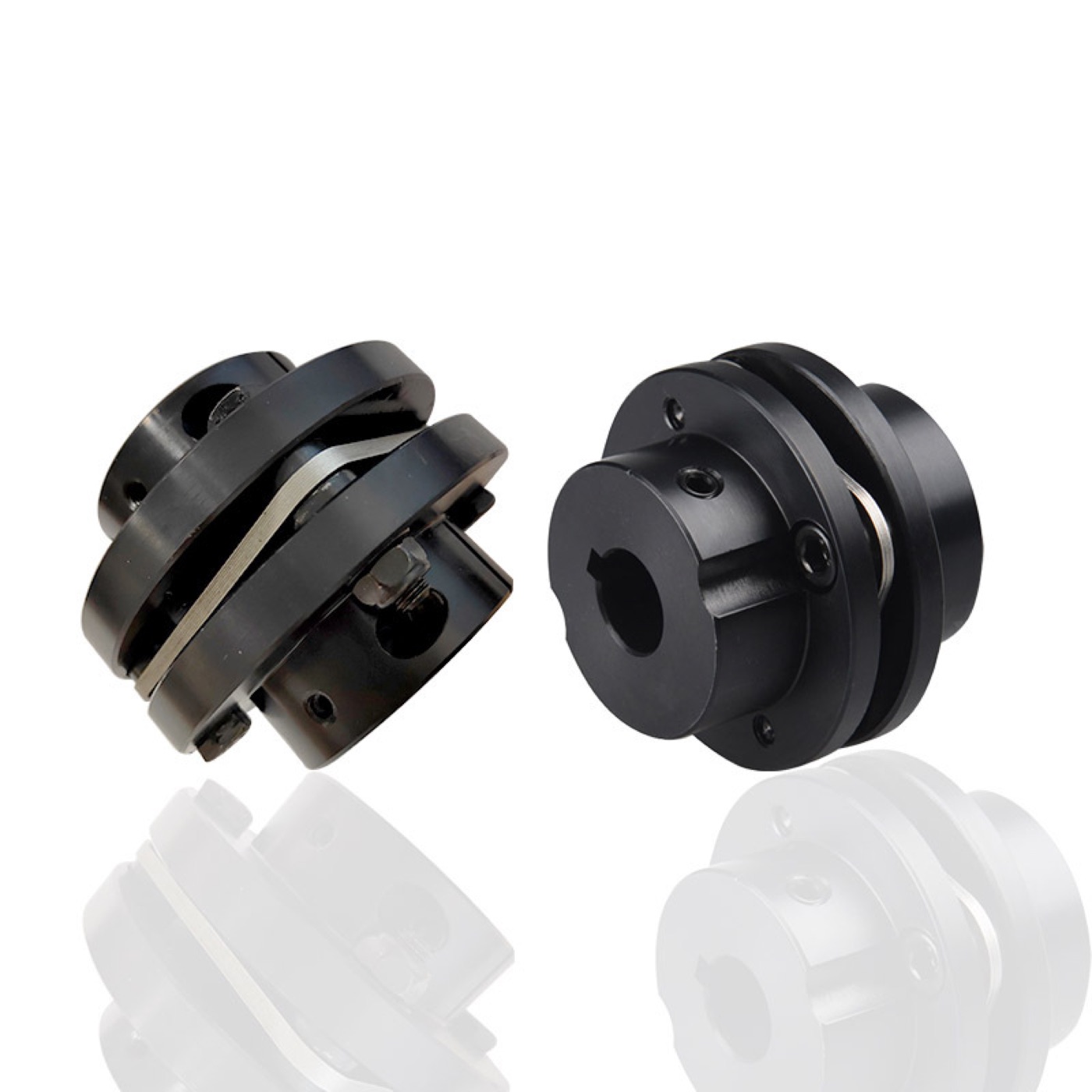

发黑 45# 碳钢轴套 + 台阶式膜片设计，适用于重载动力传动，扭转强度与耐久性高，适配大型伺服与主轴驱动。
| 类型 | 型号 (外径 × 长度) |
|---|---|
| 单膜片 | OD56 – L45 |
| OD68 – L56 | |
| OD82 – L68 | |
| OD94 – L68 | |
| OD104 – L80 | |
| OD115 – L91 | |
| OD126 – L93 | |
| OD144 – L103 | |
| OD152 – L104 | |
| OD178 – L124 | |
| OD190 – L145 | |
| 双膜片 | OD56 – L64 |
| OD68 – L74 | |
| OD82 – L98 | |
| OD94 – L98 | |
| OD104 – L102 | |
| OD115 – L110 | |
| OD126 – L115 | |
| OD144 – L166 | |
| OD152 – L184 | |
| OD178 – L218 | |
| OD190 – L260 |
数据来源：CROCNC 内部报价单。支持非标孔径与键槽定制。
更多系列：CRO-HC 十字滑块 · CRO-IC 平行线 · CRO-B 编码器 · CRO-SE/LF/CW 高灵敏膜片 · CRO-NB/MB 八螺丝高刚性。 下载完整画册 (PDF) →
افهم بنية الوصلة الغشائية ومعاملات الاختيار بنظرة واحدة.
غشاء الستانلس ستيل 304 ينقل العزم بدون خلوص — بدون صيانة.
حتى 140,000 نيوتن·م/راديان لتحديد موضع متكرر تحت الحمل.
3–78 مم مع أخاديد وأقطار غير قياسية وفق الرسم.
لا مطاط يتآكل ولا تشحيم — يدوم طوال عمر الآلة.
深圳工厂精加工制造的铝合金与不锈钢联轴器。
南京赛联工业设备有限公司（Nanjing Sailink）是宾力（BINLIDRIVE）精密联轴器的海外独家代理，总部位于江苏省南京市江北新区，负责 BINLIDRIVE 精密联轴器的全球市场推广、销售与服务，做一件事、做好一件事。
生产基地为深圳宾力数控设备有限公司（CROCNC），位于深圳市光明区。从铝合金与不锈钢零部件的 CNC 加工，到表面处理、装配与包装，全流程自主完成，确保全系列品质稳定，致力于打造拥有自主知识产权的知名联轴器品牌。
服务于 30+ 自动化与精密机械行业。
铣床、车床、磨床的伺服电机与滚珠丝杠连接。
工业与协作机械臂的关节与轴传动。
对零背隙要求极高的高精密运动平台。
切割头的激光传输与轴驱动连接。
贴片、点胶与装配设备。
光伏与电池制造线的精密传动部件。
询价、定制规格、OEM/ODM 或出口订单。
لا حاجة لقراءة كل الجداول — راجع هذه النقاط الست بالترتيب وستتضح متطلباتك في دقيقة.
لديك شك في أي بند؟ أرسل صور المعدات ولوحة المحرك والمخطط وسنتحقق منها. يمكنك أيضاً إرسال استفسار بمعلومات ناقصة؛ يجيب Jason شخصياً.
| الدفع | دفعة مقدمة 50%، والباقي قبل الشحن |
|---|---|
| التحويل البنكي | من شركة إلى شركة فقط، ولا تُقبل الحسابات الشخصية |
| التغليف | كرتون، أو منصة نقالة مع صندوق خشبي حسب الكمية |
| الشهادة | ISO 9001 |
